Was ist SSTV

SSTV = Slow Scan Television
Diese Übertragungsart wird überwiegend von Funkamateuren eingesetzt, hier werden Bilder,Photos o.ä. ausgesendet und empfangen.
Um diese Aussendungen mit dem PC sichtbar zumachen bedarf es zu einen
Dazu benötigt man ein Modem bzw. Decoder wie bereites bei RTTY und CW beschrieben und die jeweilige Software, oder man benutzt die Soundkarte des PC`s als Modem, auch hier wird die jeweilige Software benötigt oder mit einem MixW Software und einem Interface: RigExpert kann man auch SSTV machen.

Das regelmässige "Klopfen" ist übrigens jeweils die Umschaltung auf eine neue Bildzeile.

Die folgenden Frequenzen sind für SSTV-Betrieb im Amateurfunkdienst zugelassen (empfangen darf hier jeder, Senden dürfen aber nur lizensierte Funkamateure):

Band Frequenz
80m 3,730 - 3,740 MHz
40m 7,035 - 7,045 MHz
20m 14,225 - 14,235 MHz
15m 21,335 - 21,345 MHz
10m 28,675 - 28,685 MHz
2m 144,500- 144,800 MHz
70cm 433,400 MHz

Die Bedienungsanleitung der Software sollte man ohnehin gelesen haben. Viele Soundkarten machen nämlich eine nachträgliche Korrektur der Abstastfrequenz nötig. Unterlässt man dies, so ist das Bild recht schief und schräg.

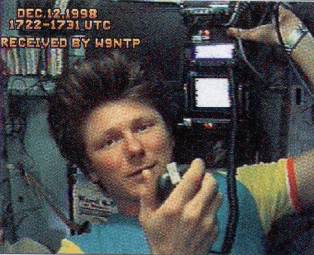

Das nebenstehende Bild stammt übrigens von einer SSTV-Übertragung aus der ehemaligen Raumstation MIR. Auch die neue Raumstation ISS ist wieder mit einer SSTV Ausrüstung ausgestattet.

Wer eine zeitlang Bilder empfangen hat, möchte natürlich auch selbst senden. Natürlich sollte man nicht einfach irgendwo drauflossenden, sondern sich zunächst über Sprechfunk absprechen, damit auch jemand mit seinem Rechner empfangsbereit ist und die Bilder sehen kann.

Zum Sendebetrieb muß das Adapterkabel von der Soundkarte zum Funkgerät erweitert werden. Der Line-Out Ausgang wird dabei einfach auf den Mikrofoneingang des Funkgerätes gelegt. Beim Senden ist auf den richtigen Signalpegel zu achten, damit das eigene Signal weder zu leise noch übersteuert ist. Es wird empfohlen, mit einem Kontrollempfänger bei den ersten Sendeversuchen mitzuhören.

Bei den ersten Tests muß man den Sender des Funkgerätes von Hand tasten. Es gibt jedoch auch Anleitungen für eine Hardware die das automatisch tut. Auch die Verwendung der seriellen oder paralellen Schnittstellen zur Sendesteuerung ist möglich. Weitere Auskünfte gibt hier das Handbuch zur verwendeten Software. Somit lässt sich z.B. eine vollautomatische SSTV-Station aufbauen, die das Bild einer Webcam automatisch aussendet, oder eben nachdem sie per Sprech- oder Datenfunk ferngesteuert wurde.

Deshalb gibt es hier eine Hörprobe SSTV
